Конструктивное разнообразие запирающих механизмов
По принципу срабатывания и устройству внутреннего затвора защитные элементы разделяются на несколько ключевых модификаций, каждая из которых рассчитана под определенные условия эксплуатации.
Подъемные и поворотные конструкции
В подъемных модификациях запирающий элемент перемещается вертикально вдоль оси потока. При наличии нормального давления дисковый золотник поднимается вверх, открывая проход. В момент падения напора золотник опускается на седло под собственной тяжестью или усилием пружины. В поворотных (хлопчатых) моделях затвором служит захлопка, закрепленная на поворотно-откидной оси. Такие устройства отличаются малым гидравлическим сопротивлением и применяются на трубопроводах большого диаметра.
Шаровые и пружинные дисковые клапаны

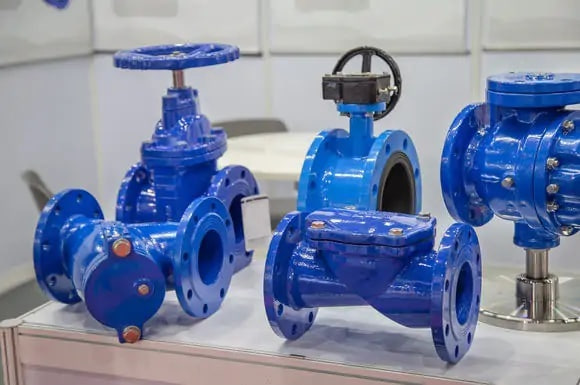

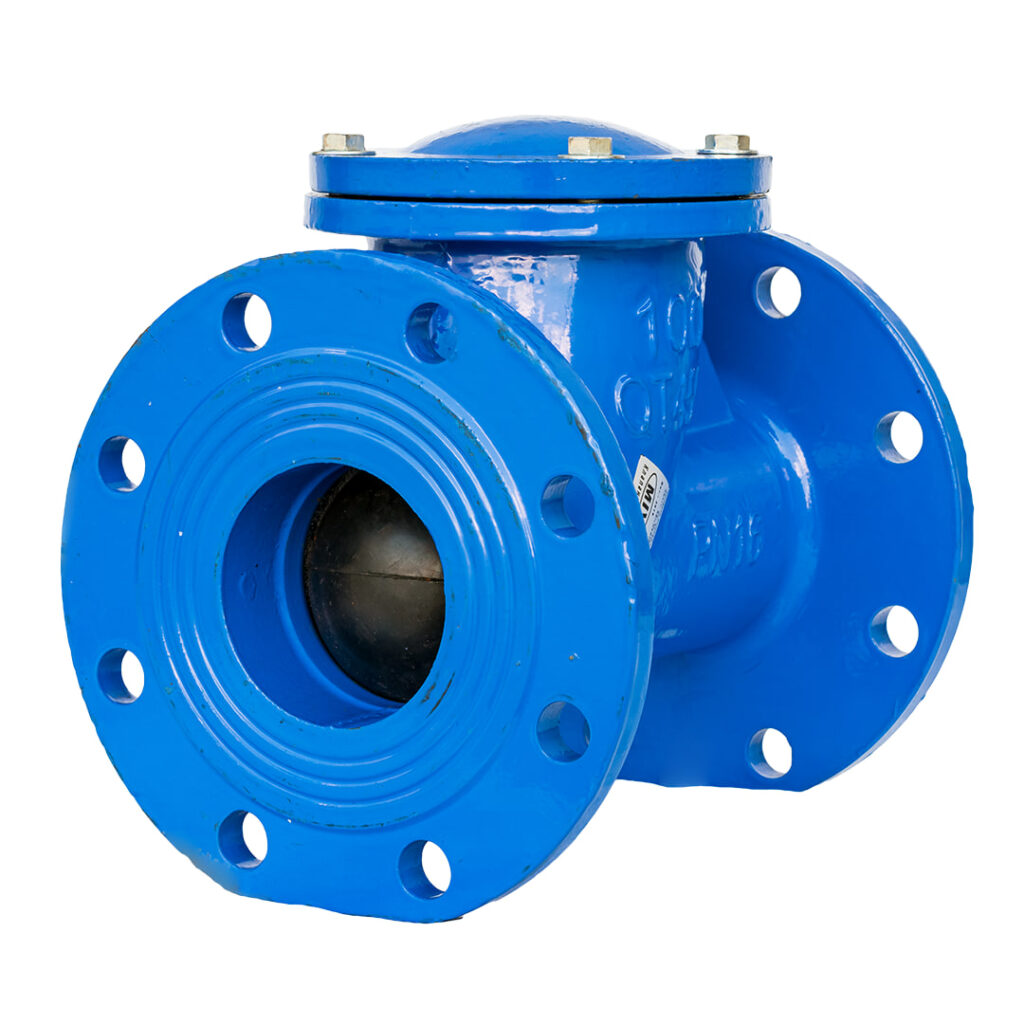

В шаровых моделях роль запирающего тела выполняет обрезиненный металлический шар, который при обратном движении среды опускается в наклонный канал. Данный вариант оптимален для вязких жидкостей и сточных коммуникаций. Пружинные межфланцевые клапаны содержат плоский диск, удерживаемый стальной пружиной. Они обладают минимальным весом и компактными размерами.
Материалы изготовления корпусов и их эксплуатационная стойкость
Срок службы и коррозионная инертность арматурного узла определяются свойствами металла, из которого отлита корпусная деталь.
Серый и высокопрочный чугун
Чугунные корпуса традиционно востребованы в сфере жилищно-коммунального хозяйства. Чугун марки GG25 и GGG40 выдерживает температуру рабочей среды до +300 °C и расчетное давление до 16 бар. Материал проявляет хорошую механическую прочность при транспортировке технической воды и нейтральных жидкостей.
Углеродистая и нержавеющая сталь
Для магистралей высокого давления (до 40 атмосфер) применяются стальные литые корпуса. На предприятиях химической, фармацевтической и пищевой промышленности, где транспортируются агрессивные кислоты, щелочи или растворители, монтируются нержавеющие устройства из стали AISI 304 и AISI 316, полностью защищенные от коррозионных процессов.
Латунные сплавы
Латунная арматура используется во внутренних водопроводных разводках зданий небольшого диаметра. Латунь устойчива к вымыванию цинка и образованию минеральных накипных отложений.
Типы монтажных присоединений к магистральной сети
Способ фиксации арматуры подбирается исходя из диаметра труб, рабочего давления и условий последующего обслуживания.
Фланцевый тип монтажа
Фланцевое соединение осуществляется посредством болтового скрепления ответных стальных дисков через уплотнительные прокладки. Данный метод применяется на магистралях среднего и крупного сечения, обеспечивая высокую надежность узла и возможность быстрого демонтажа.
Межфланцевая установка
При межфланцевом монтаже Клапан обратный зажимается между фланцами двух соседних участков трубы с помощью длинных резьбовых шпилек. Отсутствие собственных фланцевых колец существенно снижает вес арматуры и сокращает строительную длину.
Резьбовое и приварное соединение
Резьбовые (муфтовые) модели фиксируются с помощью цилиндрической резьбы и используются во внутренних инженерных сетях, где подается питьевая вода или организовано автономное водоснабжение объектов. Приварной монтаж создает неразъемный монолитный стык, гарантирующий полную герметичность на критически важных промышленной объектах.
Назначение и сферы практического применения
Защитная трубопроводная арматура находит широкое применение в различных отраслях народного хозяйства:
- Коммунальное водоснабжение — сохранение заполнением всасывающих патрубков и поддержание стабильного давления в стояках здания;
- Насосные комплексы — исключение раскручивания вала в обратную сторону при аварийном выключении электропитания, когда работает мощный насос;
- Отопительные системы — защита котельного оборудования и циркуляционных петель от неравномерного распределения теплоносителя;
- Промышленные коммуникации — предотвращение смешивания рабочих компонентов и безопасное перемещение жидкостей через магистральный трубопрвод.
Комплексное оснащение сетей качественной защитной арматурой гарантирует долговечность коммуникаций, особенно когда установлены надежные обратные клапана для конкретных эксплуатационных задач.
