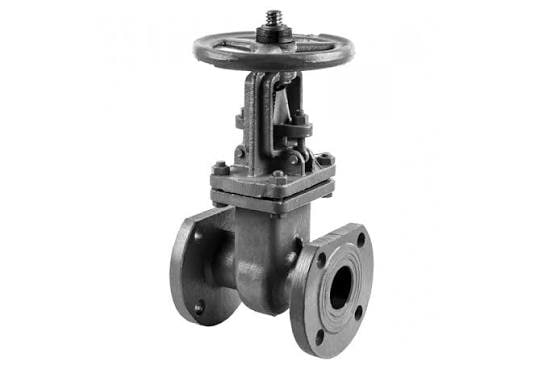

Проектирование и монтаж современных инженерных сетей неразрывно связаны с выбором безотказной запорной арматуры, от которой напрямую зависит общая гидродинамическая безопасность инфраструктуры. Чтобы промышленный или коммунальный трубопровод функционировал стабильно, критически важно применять проверенные механизмы блокировки рабочего потока. Оптимальным выбором для сложных эксплуатационных условий считается фланцевая клиновая 30с41нж, которая уже многие годы служит эталоном долговечности на объектах повышенной ответственности. Данный тип арматуры гарантирует безупречную герметичность перекрытия, легко переносит резкие скачки внутреннего давления и бесперебойно работает в широком температурном диапазоне, предотвращая малейшие риски возникновения аварийных ситуаций на магистрали.
Материалы изготовления: основа эксплуатационной надежности
Высокие технические показатели арматуры обусловлены грамотным подбором сырья на этапе литья и сборки. Классическая задвижка стальная данной модификации отливается из прочной углеродистой стали марки 35Л. Использование этого металлического сплава позволяет устройству уверенно выдерживать номинальное давление среды до 1,6 МПа (PN16) и экстремальные температурные режимы, достигающие отметки в +425 °C.
Внутренний запорный механизм (двухдисковый клин) также имеет свои строгие материаловедческие особенности. Его уплотнительные поверхности оснащаются специальной наплавкой из коррозионностойкой нержавеющей стали. Это инженерное решение выполняет ряд критически важных функций:
- предотвращает разрушительное заклинивание и прикипание деталей при длительном нахождении механизма в статичном (полностью закрытом) положении;
- существенно снижает коэффициент трения между поверхностями при вращении управляющего маховика;
- обеспечивает максимальный класс герметичности за счет идеального геометрического прилегания разнородных металлических граней;
- надежно защищает узел от окисления и химического износа, если по магистрали транспортируется технически загрязненная вода, насыщенный пар или продукты нефтепереработки.
Отличительной чертой конструкции является наличие выдвижного шпинделя. При вращении маховика резьбовая часть шпинделя поднимается вверх, выходя за пределы корпуса. Такая архитектура защищает ходовой узел от прямого коррозийного контакта с рабочей средой и позволяет обслуживающему персоналу визуально определять степень открытия проходного сечения.
Специфика фланцевого присоединения к магистрали
Способ интеграции запорной арматуры в инженерную систему играет не меньшую роль, чем материалы ее изготовления. Рассматриваемая задвижка 30с41нж изначально оснащена присоединительными фланцами, что делает ее монтаж предсказуемым, прочным и максимально удобным для последующего профилактического обслуживания.
Процесс болтового фланцевого соединения обладает рядом неоспоримых технологических преимуществ:
- Ремонтопригодность узла. В отличие от глухих приварных аналогов, фланцевый узел является разъемным. Это позволяет оперативно демонтировать оборудование для замены изношенных уплотнителей или проведения ревизии клина без применения дорогостоящего газорезательного или сварочного оборудования.
- Универсальность сопряжения. Стандартизированные габариты, регламентированные ГОСТом (включая межцентровое расстояние и диаметры крепежных отверстий), позволяют легко стыковать устройство с ответными плоскими или воротниковыми фланцами на трубах из различных материалов.
- Повышенная прочность стыка. Равномерная диагональная стяжка мощных стальных болтов или шпилек гарантирует высокую устойчивость формируемого соединения к вибрациям, изгибающим нагрузкам и гидравлическим ударам.
Для достижения стопроцентной герметичности между металлическими дисками арматуры и ответного фланца обязательно устанавливается термостойкая паронитовая или биконитовая прокладка.
Сферы промышленного и коммунального применения
Благодаря огромному запасу прочности и универсальности клиновой конструкции, подобная стальная арматура успешно внедряется в самые масштабные инфраструктурные проекты. Прямоточный характер внутреннего сечения корпуса сводит к абсолютному минимуму гидравлическое сопротивление, что критически важно для эффективной работы перекачивающих насосов.
Основные направления, где эксплуатация данного оборудования считается наиболее целесообразной:
- Городское отопление, магистральные тепловые сети, центральные котельные установки и тепловые пункты, где циркулирует перегретый теплоноситель.
- Муниципальное водоснабжение, включая крупные распределительные узлы водоканалов и линии подачи питьевого ресурса в жилые массивы.
- Нефтегазовый комплекс, предполагающий перекачку светлых нефтепродуктов, сжатого воздуха и неагрессивного природного газа.
- Производственные и технологические линии химической, пищевой или аграрной промышленности.
Системный, инженерный подход к выбору запорной арматуры, глубокое понимание свойств металлов и строгое соблюдение регламентов фланцевого монтажа гарантируют безопасную, безотказную и экономически рентабельную работу трубопроводных систем на протяжении многих десятилетий.
